比亞迪實業公司太陽能板混漿配比系統項目開發

鄭州格特技術部承接深圳比亞迪股份公司（BYD）比亞迪實業公司（陜西商洛太陽能板生產基地）設計BYD型混漿配比及輸送加料控制系統，按照BYD提供的技術參數，我公司技術部進行技術論證，確定了完成BYD要求的設計技術方案以及設計圖。多種混漿按照一定配比例如其中一種：要把20公斤的碳化硅物料一袋裝，袋裝體積規格為200X100X400（mm）在6分鐘內均勻的完全裝入貴方其他容器。混漿容器上口徑為520長X266寬X200高，容器上邊高度盡可能限制在400mm內。

我司技術部，機械設計見圖。（部分摘錄設計方案）小料倉必須完成20公斤的物料一次加完，由于受高度空間限制不能采用加料帶攪拌，本身物料比重在3.8，自身流動性比較好的前提下。由于加料位置受空間限制，只能采用單邊加料，加入物料會在料倉中形成一定的堆積角，堆積角經推算到120°在滿料倉中有1/3空間物料不能充滿，所以料倉容積必須大于預裝料體積的1.5倍以上（含1.5倍）。安放本系統必須穩定置于貴方容器的加料口上，必須有安裝固定板，固定板的形狀及尺寸要求根據預投料下料口的尺寸及特殊性和安放系統的穩定性，需經過計算來確定。由于下料要求6分鐘內加料20公斤，由于對物料本身特性未知，加料速度必須可以調整，普通電機不能滿足要求，調頻電機的可操作性較差，所以采用步進電機進行加料。用電路電控控部分進行改變步進電機的頻率等靈活的控制加料時間、加料速度以保證技術要求。由于粉劑物料的加料保證可靠性加料采取螺旋式加料設計。為保證加料速度可調且范圍更大，可以調整螺旋的大小進行更換。由于所加物料的的密度較大，硬度相對較大，在加料過程中對于螺旋螺距、料杯的口徑徑壁時間長了的磨損，考慮后期維護，螺旋與料杯要采取可以靈活更換，螺旋采取卡槽連接，料杯采取卡口固定，保證后續維護、更換的互換性。

按照上述方案，完全滿足需方要求實現自動化精確控制并且為需方后期使用、維護在技術上都充分給予考慮。整個系統在設計上出了考慮完成需方的技術指標并且還考慮工業外觀設計，使整個系統更加實用、美觀。


BYD砂漿配比系統


太陽能板砂漿配料罐

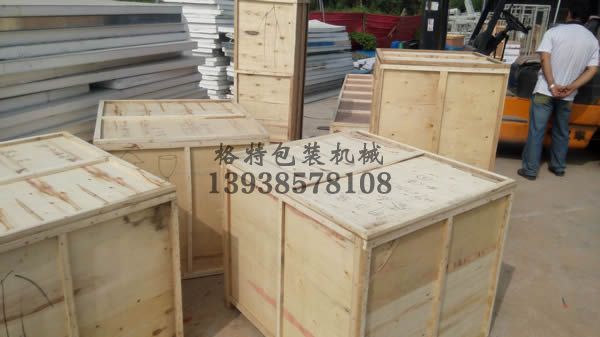

項目發貨現場
